Параметр |

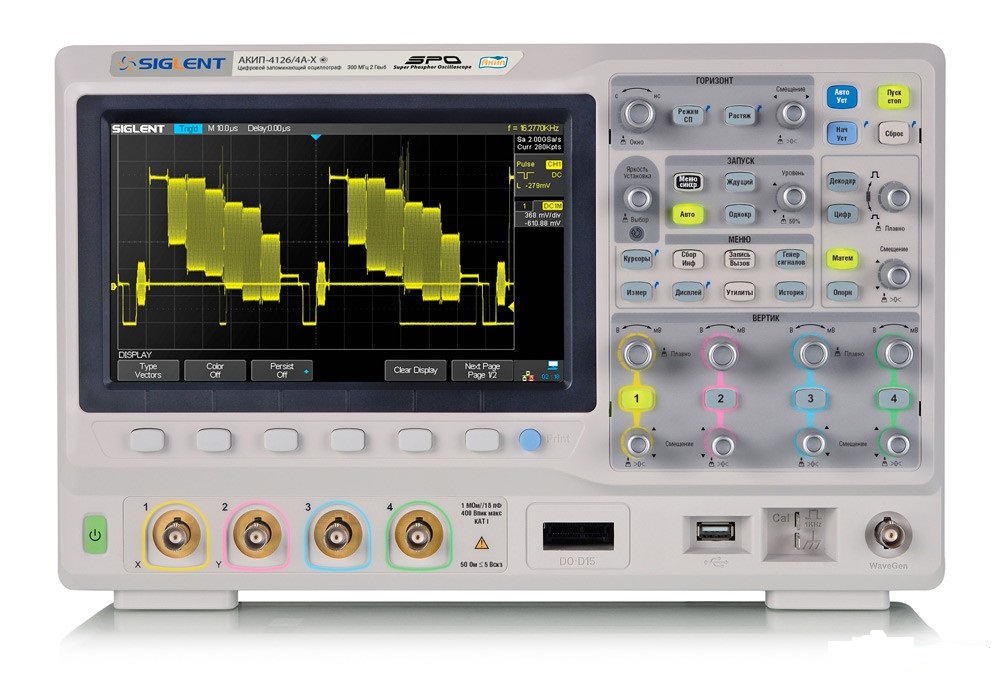

АКИП-4126/1-X / АКИП-4126/1А-X |
АКИП-4126/2-X / АКИП-4126/2А-X |
АКИП-4126/3-X / АКИП-4126/3А-X |
АКИП-4126/4-X / АКИП-4126/4А-X |
Канал вертикального отклонения |
Число каналов |
2 / 4 |
2 / 4 |
2 / 4 |
2 / 4 |
Полоса пропускания (-3 дБ) |
0...70 МГц |
0...100 МГц |
0...200 МГц |
0...300 МГц |
Ограничение полосы пропускания |
20 МГц |
20 МГц |
20 МГц |
20 МГц |
Коэффициент отклонения (К откл.) |
1 мВ/дел...10 В/дел |
Погрешность установки К откл. |
± 3 % |
Время нарастания |
≤5 нс |
≤3,5 нс |
≤1,7 нс |
≤1,2 нс |
Входной импеданс |
50 Ом, 1 МОм ( ± 2 %) / 23 ± 4 пФ |
Максимальное входное напряжение |
400 Вскз (DC+AС пик), Кат I |
Математика |
+, -, х; /; БПФ, d/dt, ∫dt, √ |
Канал горизонтального отклонения |
Коэффициент развертки (К разв.) |
1 нс/дел...50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел |
Погрешность установки К разв. |
± 0,0025 % |
Режимы работы |
Основной, ZOOM окна, самописец, X-Y |
Синхронизация |
Источники синхросигнала |
Любой из каналов, внешний (Ext, E\xt/5), сеть, логический канал |
Режимы запуска развертки |
Автоматический, ждущий, однократный |
Виды синхронизации |
По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
Предзапуск |
20 делений |
Послезапуск |
1000 делений |
Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
Чувствительность синхронизации |
Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0...10 МГц); 300 мВпик-пик (10 МГц...300 МГц); Ext/5: 1 Впик-пик (0...10 МГц); 1,5 Впик-пик (10 МГц...300 МГц) |
Аналого-цифровое преобразование |
Разрешение по вертикали |
8 бит |
Частота дискретизации |
1 ГГц на канал (2 ГГц при объединении каналов) |
Интерполяция |
SinX/x |
Длина записи |
70 МБ (140 МБ при объединении каналов) |
Пиковый детектор |
1 нс |
Режимы работы |
Выборка, пиковый детектор (> 1 нс); усреднение, накопление, однократный |
Курсорные измерения |
Функции |
Δ U; Δ T; 1/ Δ T |
Автоматические измерения |
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
Функции по горизонтали |
f; T; t нарастания; t среза; + τ ; - τ ; коэф. заполнения (%), фаза |
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
Дополнительные возможности |
Режим HISTORY |
Сохранение с временными метка ми последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) |
Интерфейс |
USB TMC (host/device) , LAN, GPIB (опция) |
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
Режим X-Y |
Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 ° до 100 кГц |
Логический анализатор I2C,SPI,UART/RS232,CAN,LI N (Опция) |
Частота |
500 МГц |
Длина памяти |
до 14 МБ/канал |
Число каналов |
16 |
Синхронизация |
по фронту, по последовательности , по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
Порог срабатывания |
TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
Генератор функциональный (Опция) |
Формы сигналов |
Синус, меандр, треугольник, импульс, постоянное напряжение, шум , кардио, гауссовский импульс и экспонента нарастающая / спадающая (10 встроенных типов сигналов) |
Частотный диапазон |
1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный) |
Частота дискретизации |
125 МГц |
Длина памяти |
16000 точек для произвольной формы |
Разрешение |
1 мкГц |
Разрядность ЦАП |
14 бит |
Выходной уровень |
4 мВпик ~ 6 Впик (1 МОм) 2 мВпик ~ 3 Впик (50 Ом) |
Погрешность установки |
Частота: ± 5*10 -5 Амплитуда: ± 10% |
Постоянное смещение |
± 3 В (1 МОм) ± 1,5 В (50 Ом) |
Скважность |
20 % ~ 80 % (для прямоугольника и импульса) |
Симметрия |
0 % ~ 100 % (для пилы) |
Общие данные |
ЖК-дисплей |
Цветной (TFT), диагональ 20 см, 8 х 14 дел (разреш. 800 х 480) |
Напряжение питания |
100...240 В (50/ 60 Гц), 100...120 В (400 Гц); 60 Вт |
Габариты |
352 х 224 х 128 мм |
Масса |
3,4 / 3,6 кг (2 канала / 4 канала) |
